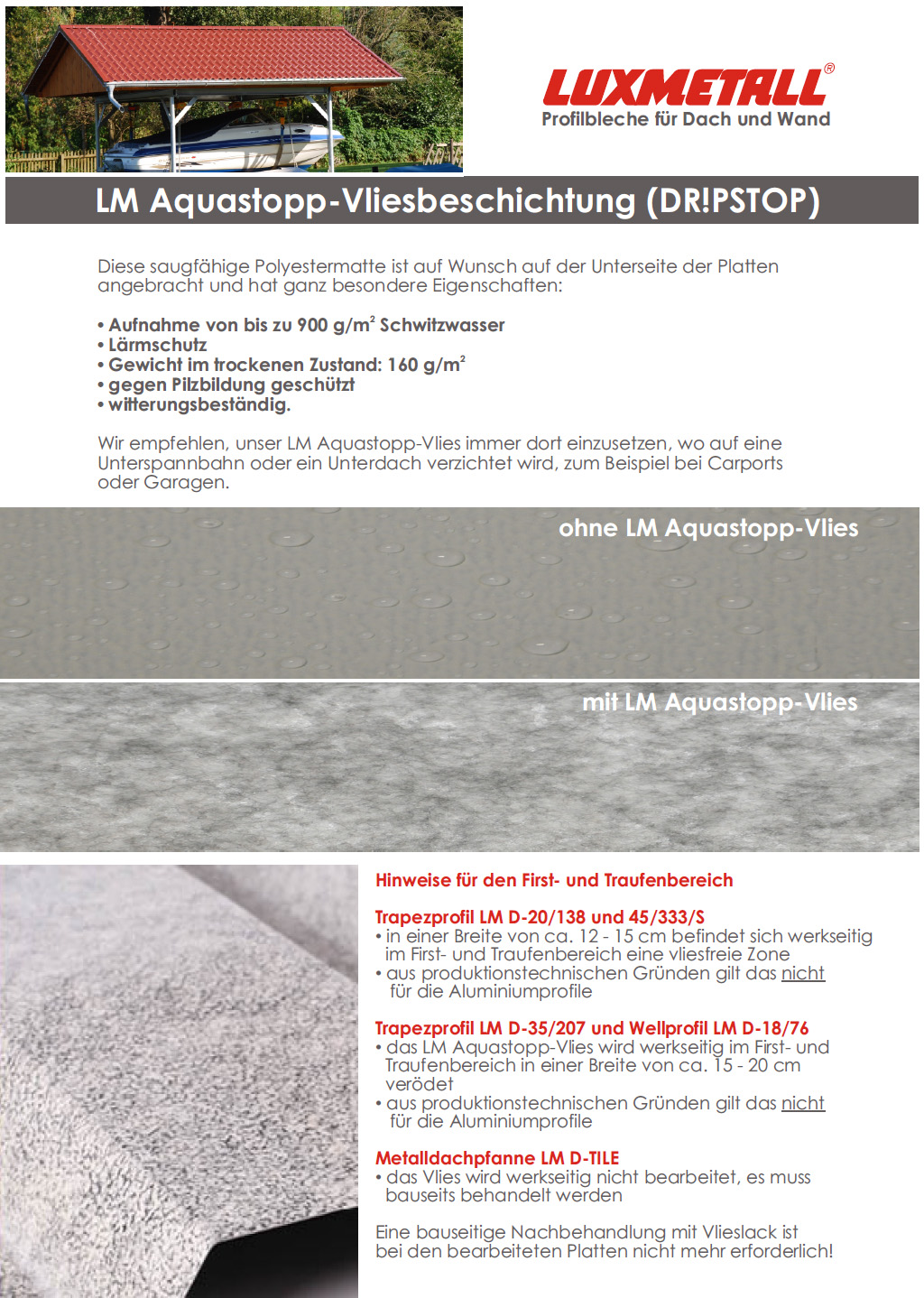

LM Aquastopp-Vlies






Diese saugfähige Polyestermatte ist auf Wunsch, auf der Unterseite der Platten angebracht und hat ganz besondere Eigenschaften:

  • Aufnahme von bis zu 900 g/m² Schwitzwasser
  • Lärmschutz
  • Gewicht im trockenen Zustand: 160 g/m²
  • Gegen Pilzbildung geschützt
  • Witterungsbeständig

Wir empfehlen unser LM Aquastopp-Vlies immer dort einzusetzen, wo auf eine Unterspannbahn oder ein Unterdach verzichtet wird, zum Beispiel bei Carports oder Garagen.



Bei den Stahlblechen wird das LM Aquastopp-Vlies werkseitig im First- und Traufenbereich in einer Breite von ca. 15 - 20 cm verödet. Eine bauseitige Nachbehandlung mit Vlieslack ist nicht mehr erforderlich! Die Farbänderung des verödeten Bereichs ist kein Reklamationsgrund. Aus produktionstechnischen Gründen gilt das nicht für die Aluminiumprofile.



Profilbleche mit Antikondensvlies müssen trocken transportiert und gelagert werden. Es sollte mit sauberen Handschuhen gearbeitet werden.

Falls Sie die Profilbleche im First- und Traufenbereich schneiden müssen oder es sich um Aluminiumprofile handelt, behandeln Sie mittels Farbauftragsrolle die Vliesschicht im Bereich der Traufe ca. 5 cm breit, beim überlappenden Profilblech im Bereich des Querstoßes ca. 15 cm breit, mit unserem Vlieslack. Mit 1 kg Lack können ca. 15 Tafeln im Querstoßbereich, im Traufbereich ca. 30 Tafeln behandelt werden. Ausreichende Tränkung der Vliesschicht erkennt man am Farbumschlag. Alternativ kann die Vliesschicht auch mit einer Heißluftpistole bis zur Verflüssigung erhitzt werden. Durch die Verschmelzung der Fasern kann keine Feuchtigkeit mehr aufgenommen werden.

Lichtplatte




Lichtplatte PVC (klarbläulich)


Fixlängen: 2,00 / 2,50 / 3,00 / 3,50 / 4,00 / 4,50 / 5,00 / 6,00 / 7,00 / 8,00 m
Lichtdurchlässigkeit: ca. 85%
Stärke: 1,40 mm
Deckbreite: 1,10 m
Brandverhalten: schwer entflammbar B1 nach DIN 4102 (nicht brennend abtropfend)

Wichtige Hinweise finden Sie in diesem PDF-Dokument.

PVC-Lichtplatten sind wetterbeständig und eignen sich hervorragend für den Einsatz im Stallungsbereich, da die PVC-Lichtplatten chemikalienbeständig sind. Sie sind formstabil bis ca. 70° und sollten mit einem max. Lattenabstand von ca. 0,70 m (bei max. Schneelast 0,75 kN/m2) verlegt werden. Ein Hitzestau ist unbedingt zu vermeiden.






Lichtplatte Polycarbonat (glashell)


Fixlängen: 2,00 / 2,50 / 3,00 / 3,50 / 4,00 / 4,50 / 5,00 / 6,00 / 7,00 / 8,00 m
Lichtdurchlässigkeit: ca. 90%
Stärke: 1,00 mm
Deckbreite: 1,10 m
Brandverhalten: schwer entflammbar B1 nach DIN 4102 (nicht brennend abtropfend)

Wichtige Hinweise finden Sie in diesem PDF-Dokument.

Polycarbonat-Lichtplatten sind sehr wetterbeständig und bruchsicher, eignen sich jedoch nicht für den Einsatz im Stallungsbereich. Sie sind formstabil bis ca. 120° und sollten mit einem max. Lattenabstand von ca. 0,70 m (bei max. Schneelast 0,75 kN/m2) verlegt werden. Ein Hitzestau ist unbedingt zu vermeiden.






Lichtplatte Polycarbonat (weiß-opal)


Fixlängen: 2,00 / 2,50 / 3,00 / 3,50 / 4,00 / 4,50 / 5,00 / 6,00 / 7,00 / 8,00 m
Lichtdurchlässigkeit: ca. 80%
Stärke: 0,90 mm
Deckbreite: 1,064 m
Brandverhalten: schwer entflammbar B1 nach DIN 4102 (nicht brennend abtropfend)

Wichtige Hinweise finden Sie in diesem PDF-Dokument.






Lichtplatte Polycarbonat (silbermetallic)



Fixlängen: 2,00 / 2,50 / 3,00 / 3,50 / 4,00 / 4,50 / 5,00 / 6,00 / 7,00 / 8,00 m
Lichtdurchlässigkeit: ca. 30%
Stärke: 1,10 mm
Deckbreite: 1,064 m
Brandverhalten: schwer entflammbar B1 nach DIN 4102 (nicht brennend abtropfend).


Die Beschichtung wirkt sich temperaturreduzierend aus, es ist keine Vorbehandlung der Unterkonstruktion notwendig.

Wichtige Hinweise finden Sie in diesem PDF-Dokument.




Zubehör für Lichtplatten



Bohrer


Kegelbohrer HSS
zum stufenlosen Vorbohren von 3 - 14 mm

Stufenbohrer HSS
Bohrstufen 4 - 20 mm






Aluminium- Klebeband


Maße:
50 mm x 100 m
75 mm x 100 m

Einsatzbereich: zum Aufkleben auf die Unterkonstruktion; sorgt für Lichtreflektion, verhindert Hitzestau

Kantteile und Zahnbleche




Standard-Kantteile



Unsere Standardkantteile werden für eine Dachneigung von 20° gefertigt.

  • Standardlänge 2,10 m
  • Sonderlängen und Sonderkantteileauf Anfrage, berechnet wird die tatsächliche Länge
  • Achtung: ausgezahnte Kantteile sind nicht lieferbar, Zahnbleche siehe weiter unten






Zahnbleche für First und Traufe

Zuschnitt 100 mm, eine Kantung inklusive. Ungelocht und gelocht lieferbar. Nicht alle Ausführungen lieferbar! Auf Anfrage.






Kantteile für die Fassade



Flachbleche




Flachblech (mit Schutzfolie)


Maße: Breite 1250 mm,
Lieferlängen: Standard 2000 mm,
als Rolle bis max. 50.000 mm möglich

Material: Stahl verzinkt oder Aluminium

0,50 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,63 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,75 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,50 mm, 35µm Polyester-Matt/RSL (Stahl verzinkt)
0,50 mm, 35µm Polyester-Struktur/RSL (Stahl verzinkt)
0,50 mm, 60µm Purlux (TTHD)/RSL (Stahl verzinkt)
0,50 mm, 80µm Shimoco/RSL (Stahl verzinkt)
0,70 mm, 25µm Polyester/RSL (Aluminium)

Lüftungszubehör




Lüftungsrollfirst


Maße: 5000 mm lang, 320 mm breit
Einsatzbereich: als First-/Gratabdichtung mit beidseitigem Klebestreifen, dichtet sicher gegen Schnee und Regen ab, erhält aber die Entlüftungsfähigkeit
Farben: schwarz, ziegelrot, dunkelbraun






Profilfüller


LM D-18/76 (1064 mm lang)
Oberseite- bzw. Unterseite (Sinuswelle)

Die Verwendung von Profilfüllern, lässt keine bzw. nur eine geringe Be- und Entlüftung zu!






Traufenlüftungskamm


Maße: 5000 mm lang
Einsatzbereich: als Ungezieferschutz im Traufenbereich, erhält die Belüftung
Farben: schwarz, ziegelrot, dunkelbraun






Dichtungsband


Maße: 10.000 mm lang, 2x12 mm
Einsatzbereich: zum Abdichten von Längs- & Querstößen
Farbe: anthrazit

Zubehör aus Kunststoff




Dunstrohr mit Grundplatte


Maße: Anschlussrohr = 110 mm Ø
Einsatzbereich: Strangentlüftung
Lieferumfang: Komplettsatz inkl. Gummimanschette, flexiblen Rohranschluss, Dichtungsmasse, Befestigungsmaterial
Farben: dunkelgrau, (dunkel) rot, dunkelbraun, ziegelrot, nadelgrün


Farben: dunkelgrau, (dunkel) rot, dunkelbraun, ziegelrot, nadelgrün






Solardurchführung


Maße: Öffnung Drehkranz 100 x 60 mm
Einsatzbereich: Durchführung für kleinere Rohrleitungen, wie z.B. Vor- und Rücklauf zu den Solarkollektoren und Kabel
Lieferumfang: inkl. Schrumpfschlauch und Befestigungsmaterial
Lieferzeit: kein Lagerartikel, Lieferzeit ein bis zwei Wochen
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot, schwarz






Zusätzliche Kabelmanschette


Einsatzbereich: in Kombination zur Solardachdurchführung einsetzbar; gewährt bei kleineren Kabeln und Stromleitungen von Ø 4 - 50 mm Dichtigkeit
Lieferumfang: inkl. Befestigungsmaterial
Lieferzeit: kein Lagerartikel, Lieferzeit ein bis zwei Wochen
Farben: schwarz

Rohrmanschetten




Rohrmanschette (geschlossen)


Einsatzbereich: Abdichtung für Antennen-, Lüftungs- und/oder Abgasrohre
Komplett-Satz inkl. Dichtungs- und Befestigungsmaterial
Größen: Nr. 1 (6-70 mm), Nr. 2 (22-101 mm), Nr. 3 (6-146 mm), Nr. 4 (70-178 mm), Nr. 5 (102-210 mm), Nr. 6 (121-254 mm), Nr. 7 (140-292 mm), Nr. 8 (171-343 mm), Nr. 9 (241-520 mm),
Nr. 10 (305-724 mm)

Wichtige Hinweise finden Sie in diesem PDF-Dokument.






Rohrmanschette (offen)


Einsatzbereich: Abdichtung für Antennen-, Lüftungs- und/oder Abgasrohre
Komplett-Satz inkl. Dichtungs- und Befestigungsmaterial und Edelstahlclip
Größen: Nr. 3 (6-146 mm), Nr. 5 (102-210 mm), Nr. 8 (171-343 mm), Nr. 10 (304-724 mm)

Reparaturfarben und Vlieslack




Reparaturlackstift


Einsatzbereich: zum Ausbessern von Beschädigungen sowie zum Verschließen von Schnittkanten
Größe: 12 ml






Reparaturfarbe


Einsatzbereich: zum Ausbessern von Beschädigungen sowie zum Verschließen von Schnittkanten
Größen: 125 ml, 750 ml, 2500 ml

Sparsam mit Pinsel tupfen!






Vlieslack


Einsatzbereich: zur Sättigung von Vliesstoff an Querüberlappungen und an der Traufe
Größen: 375 ml, 750 ml, 2500 ml
Verbrauch: ca. 90g/m2

Universalfenster




Universalfenster aus Metall


Mit Einscheiben-Sicherheitsglas (4 mm) und flexibler Bleischürze, kann auch als Dachausstieg verwendet werden. Erst bei einer Dachneigung ab 18° einsetzbar.

Farben: dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: Spannplattenschrauben, 60 mm, 2 Stk. (nicht im Sortiment)
Maße: 860x690mm (Außenmaß), 495x430mm (Fenstermaß)

Anschlussdichtungen und Zubehör




Andiflex Anschlussdichtung


Maße:
20.000 mm lang, 100 mm breit
10.000 mm lang, 300 mm breit

Einsatzbereich: flexible Anschlussdichtung für Schornstein- oder Wandanschlüsse, vollflächig klebend
Farben: ziegelrot, dunkelgrau






Aluminium Anschlussleiste


Maße: 3000 mm lang, 40 mm breit
Einsatzbereich: als Kappleiste für Andiflex Anschlussdichtung oder Blei, für Schornstein- oder Wandanschlüsse

Sicherheitssysteme

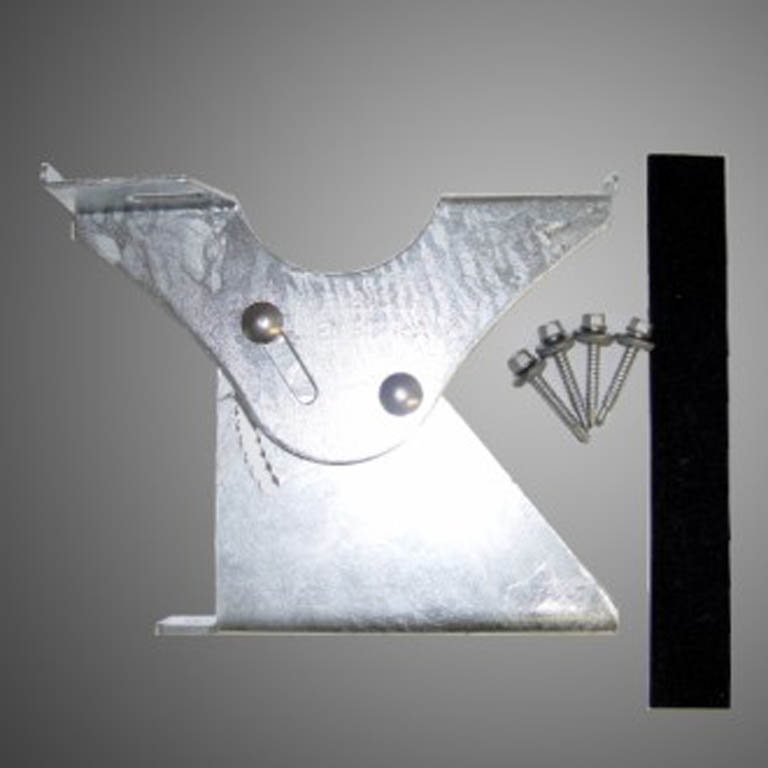

verzinkter Laufrosthalter (Komplettsystem)


ab 0° Dachneigung einsetzbar

Lieferumfang: inkl. Befestigung und Streifendichtung

Wichtige Hinweise finden Sie in diesem PDF Dokument.

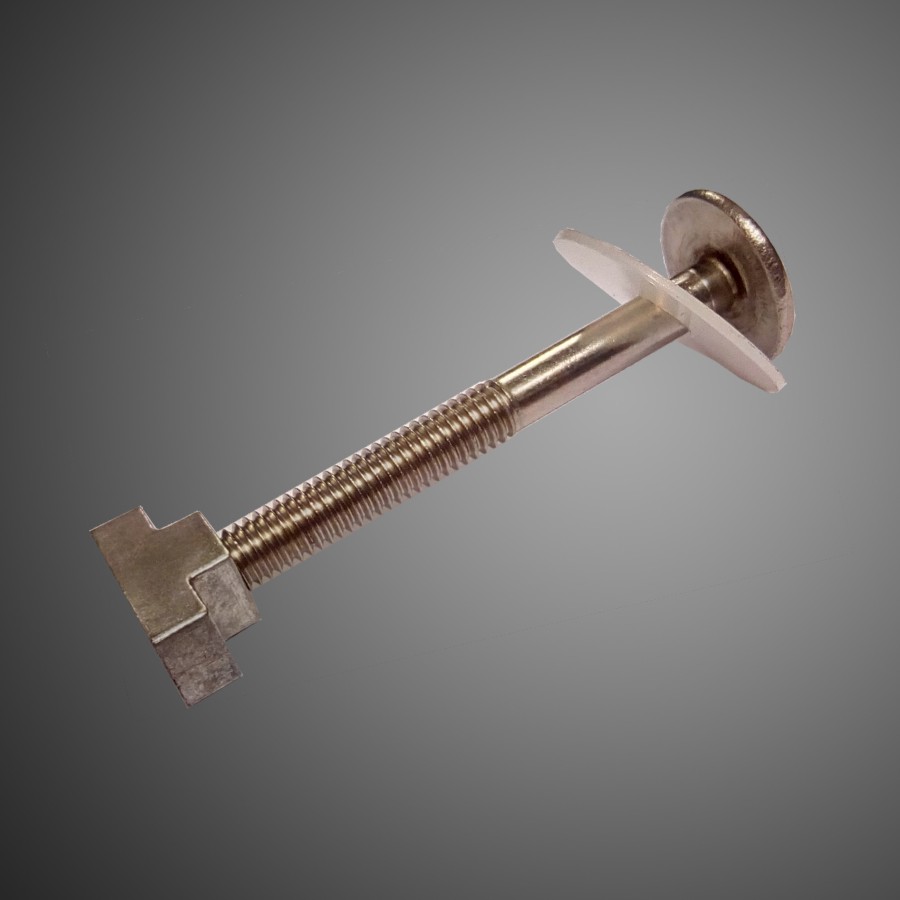

Befestigungssatz


Befestigungssatz für Laufrost an Laufrosthalter, Edelstahl blank (4 Stk.)






Schneefang mit Doppelrohr (Komplettsystem)


Komplettsystem inkl. 2 ovalen Stahlrohren à 3 m, 4 Schneefangstützen, inkl. Befestigungsmaterial und Dichtbuchsen

Maße: 3.000 mm lang
Farben: dunkelgrau, schwarz, ziegelrot, verzinkt blank

Wichtige Hinweise finden Sie in diesem PDF-Dokument.

Befestigungen und Zubehör




Befestigung im Obergurt


Empfohlen für Dacheinsatz

Mit Dichtung und Unterlegscheibe (Durchmesser 16 mm), blank oder lackiert, erforderliche Menge ca. 3-4 Stück pro Quadratmeter + Kantteilbefestiger, VPE 100 Stück.



  • 6,5 x 60 mm Schrauben für Holzunterkonstruktion; Edelstahl, vorbohren ist erforderlich
  • 6,5 x 65 mm Schrauben für Holzunterkonstruktion; Edelstahl oder korrosionsgeschützter Vergütungsstahl, vorbohren ist NICHT erforderlich
  • 6,3 x 45 mm Schrauben für Stahlunterkonstruktion; Edelstahl, vorbohren ist erforderlich
  • 5,5 x 50 mm Schrauben für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 3,50 mm
  • 5,5 x 50 mm Schrauben für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 6,00 mm
  • Aluminium Kalotte, blank oder lackiert






Befestigung im Untergurt


Empfohlen für Fassadenflächen

Mit Dichtung und Unterlegscheibe, blank oder lackiert, erforderliche Menge ca. 3-6 Stück pro Quadratmeter + Kantteilbefestiger, VPE 100 Stück.


  • 6,5 x 38 mm Schrauben für Holzunterkonstruktion; Edelstahl oder korrosionsgeschützter Vergütungsstahl, vorbohren ist teilweise erforderlich
  • 4,8 x 35 mm Schrauben für Holzunterkonstruktion; Edelstahl oder korrosionsgeschützter Vergütungsstahl, vorbohren ist NICHT erforderlich
  • 4,8 x 35 mm Schrauben (flacher Kopf mit Torx 25-Antrieb) für Holzunterkonstruktion; Edelstahl, vorbohren ist NICHT erforderlich
  • 6,3 x 25 mm Schrauben für Stahlunterkonstruktion; Edelstahl, vorbohren ist erforderlich
  • 5,5 x 25 mm Schrauben für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 3,50 mm
  • 5,5 x 25 mm Schrauben (flacher Kopf mit Torx 25-Antrieb) für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 3,50 mm
  • 5,5 x 26 mm Schrauben für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 6,00 mm
  • 5,5 x 26 mm Schrauben (flacher Kopf mit Torx 25-Antrieb) für Stahlunterkonstruktion; Edelstahl, die max. Bohrleistung beträgt 6,00 mm



Kantteilbefestiger + Längsstoßverschraubung


Mit Dichtung und Unterlegscheibe lackiert, erforderliche Menge ca. 3 Stück pro Meter, für die Kantteilbefestigung + ca. 2 Stück pro Meter für die Längsstoßverschraubung VPE 100 Stück.


  • 4,8 x 20 mm Bohrschrauben für Kantteile, Edelstahl oder korrosiongeschützter Vergütungsstahl
  • 4,8 x 20 mm Bohrschrauben (flacher Kopf mit Torx 25-Antrieb) für Kantteile; Edelstahl






Weitere Befestigungen in Edelstahl, korrosionsgeschütztem Vergütungsstahl und andere Dichtungsgrößen erfragen Sie bitte in unserem Verkaufsbüro oder über unser Kontaktformular.






Zubehör für Befestigungen



Adapter



Adapter mit Federring für Edelstahlbefestigungen (SW 8+ oder 3/8)

Magnetischer Adapter für Stahl verzinkte Befestigungen (SW 8+)
