Trapezprofil LM D-45/333/S
Das ideale und stabile Dachprofil mit integriertem Stützfuß
Allgemeines
Unser Trapezprofil LM D-45/333/S (S steht für Stützfuß) ist ein ideales und stabiles Dachprofil. Es eignet sich wegen seiner optimalen Profilierung für eine ganze Reihe von Bedarfsfällen im privaten, gewerblichen und landwirtschaftlichen Bereich.
Die Möglichkeit der unterseitigen Vlieskaschierung (LM Aquastopp-Vlies oder LM Antidröhn-Vlies) ist gegeben.
Seit 1992 wurden viele Millionen Quadratmeter verbaut. Ideal zur Sanierung und für den Neubau.
Selbstverständlich werden unsere Profilbleche aus qualitativ hochwertigem Vormaterial hergestellt und sind mit Prüfzeugnissen versehen.
- Leichte Montage durch Stützfuß
- Stabiles Dachprofil mit Antikapillarrille
- Geringes Gewicht
- Lange Haltbarkeit
- Niedriger Preis
- Kurze Lieferzeit
- Viele Standardfarben
- Maßgenaue Lieferung bis 12m
- Gefällige Form
- Aus Stahl oder Aluminium
Technische Daten, Querschnitte und Grundmaterialien
Grundmaterialien
Technische Daten
| Profilhöhe | 45 mm |
| Plattenbreite | 1.069 mm |
| Deckbreite | 1.000 mm |
| Modulabstand | 333 mm |
| Längen auf Maß | 150 - 12.000 mm (abhängig von der Materialstärke) |
| Mindestdachneigung | 7,00° = 12,28% (empfohlene Mindestdachneigung) |
| Befestigung | Holz- oder Selbstbohrschrauben + Längsstoß- und Kanteilbefestiger (4,8 x 20 mm) |
Materialinformationen
| Material | Beschichtung | Blechstärke | Gewicht |
| Stahl | 25 µm Polyester | 0,50 mm (Längen: 0,15 - 10,0 m) | ca. 5,25 kg/m2 |
| Stahl | 25 µm Polyester | 0,63 mm (Längen: 0,15 - 11,0 m) | ca. 6,65 kg/m2 |
| Stahl | 25 µm Polyester | 0,75 mm (Längen: 0,15 - 12,0 m) | ca. 7,90 kg/m2 |
| Stahl | Aluzink185 | 0,75 mm (Längen: 0,15 – 12,0 m) | ca. 7,90 kg/m² |
| Stahl | 35 µm Polyester-Matt | 0,50 mm (Längen: 0,15 - 10,0 m) | ca. 5,25 kg/m2 |
| Stahl | 35 µm Polyester-Struktur | 0,50 mm (Längen: 0,15 - 10,0 m) | ca. 5,25 kg/m2 |
| Stahl | 60 µm Purlux (Puramid) | 0,50 mm (Längen: 0,15 - 10,0 m) | ca. 5,25 kg/m2 |
| Stahl | 60 µm Purlux (Puramid) | 0,75 mm (Längen: 0,15 – 12,0 m) | ca. 7,90 kg/m² |
| Stahl | 80 µm Shimoco | 0,50 mm (Längen: 0,15 - 10,0 m) | ca. 5,25 kg/m2 |
| Aluminium | 25 µm Polyester | 0,70 mm (Längen: 0,15 - 9,0 m) | ca. 2,40 kg/m2 |

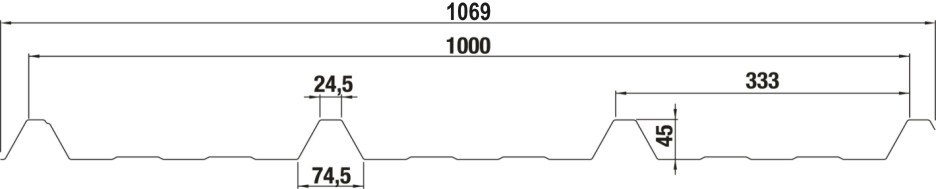

Querschnitt Dach
Die nach Wunsch hergestellten, stufenlosen Längen reduzieren Materialverlust, Zeitaufwand bei der Verarbeitung und somit auch die Kosten.
Farben
Bitte beachten Sie: Die hier dargestellten Farben können von der Realität abweichen.
Fragen Sie Ihren LUXMETALL®-Händler nach der Original-Farbmusterkarte.
Stahl verzinkt; 25 µm Polyester/RSL
hellelfenbein (LM 1015 - RAL 1015) 0,50 mm; 0,63 mm; 0,75 mm
weinrot (LM 3005 - RAL 3005) 0,50 mm
enzianblau (LM 5010 - RAL 5010) 0,50 mm
laubgrün (LM 6002 - RAL 6002) 0,50 mm
resedagrün (LM 6011 - RAL 6011) 0,50 mm
chromoxidgrün (LM 6020 - RAL 6020) 0,50 mm; 0,63 mm; 0,75 mm
anthrazitgrau (LM 7016 - RAL 7016) 0,50 mm; 0,63 mm; 0,75 mm
lichtgrau (LM 7035 - RAL 7035) 0,50 mm
kupferbraun (LM 8004 - RAL 8004) 0,50 mm; 0,63 mm; 0,75 mm
nussbraun (LM 8011 - RAL 8011) 0,50 mm; 0,75 mm
rotbraun (LM 8012 - RAL 8012) 0,50 mm; 0,63 mm; 0,75 mm
sepiabraun (LM 8014 - RAL 8014) 0,50 mm
schokoladenb. (LM 8017 - RAL 8017) 0,63 mm; 0,75 mm
grauweiß (LM 9002 - RAL 9002) 0,50 mm; 0,63 mm; 0,75 mm
tiefschwarz (LM 9005 - RAL 9005) 0,50 mm
weißaluminium (LM 9006 - ca. RAL 9006) 0,50 mm; 0,63 mm; 0,75 mm
graualuminium (LM 9007 - RAL 9007) 0,50 mm
reinweiß (LM 9010 - ca. RAL 9010) 0,50 mm; 0,63 mm
Stahl verzinkt; Aluzink185 (für PV-Anlagen geeignet)
Stahl verzinkt; 35 µm Polyester-Matt/RSL
Stahl verzinkt; 35 µm Polyester-Struktur/RSL
Stahl verzinkt; 60 µm Purlux (Puramid)/RSL
Stahl verzinkt; 80 µm Shimoco/RSL
Zubehör
LM Aquastopp-Vlies
Diese saugfähige Polyestermatte ist auf der Unterseite der Platten angebracht und hat ganz besondere Eigenschaften:
- Aufnahme von bis zu 1000 g/m² Schwitzwasser
- Lärmschutz
- Gewicht der Matte im trockenen Zustand: 110 g/m²
- Gegen Pilzbildung geschützt
- Witterungsbeständig
Wir empfehlen unser LM Aquastopp-Vlies immer dort einzusetzen, wo auf eine Unterspannbahn oder ein Unterdach verzichtet wird, zum Beispiel bei Carports oder Garagen. Setzen Sie bitte unseren Vlieslack zur Sättigung des LM-Aquastopp-Vlieses ein (für Querüberlappungen und an der Traufe).
Im First- und Traufenbereich befindet sich in einer Breite von ca. 12 -15 cm eine vliesfreie Zone. Die Kapillarwirkung wird somit unterbrochen, eine bauseitige Nachbehandlung ist nicht mehr erforderlich! Aus produktionstechnischen Gründen gilt das nicht für die Aluminiumprofile! Bei Längen unter einem Meter erfolgt kein werkseitiger Trennschnitt.
Profilbleche mit Antikondensvlies müssen trocken transportiert und gelagert werden. Es sollte mit sauberen Handschuhen gearbeitet werden.
Falls Sie die Profilbleche im First- und Traufenbereich schneiden müssen, behandeln Sie mittels Farbauftragsrolle die Vliesschicht im Bereich der Traufe ca. 5 cm breit, beim überlappenden Profilblech im Bereich des Querstoßes ca. 15 cm breit, mit unserem Vlieslack. Mit 1 kg Lack können ca. 15 Tafeln im Querstoßbereich, im Traufbereich ca. 30 Tafeln behandelt werden. Ausreichende Tränkung der Vliesschicht erkennt man am Farbumschlag. Alternativ kann die Vliesschicht auch mit einer Heißluftpistole bis zur Verflüssigung erhitzt werden. Durch die Verschmelzung der Fasern kann keine Feuchtigkeit mehr aufgenommen werden.
LM Antidröhn-Vlies
Diese schallabsorbierende und saugfähige Vliesmatte ist auf Wunsch an der Unterseite der Platten angebracht und hat ganz besondere Eigenschaften:
- wirkt schalldämpfend innerhalb eines Gebäudes
- die Lärmreduzierung liegt bei ca. 6 dB, eine Schalldruckverminderung von 5 dB wird in unseren Ohren als 34-prozentige Lärmverminderung empfunden
- Aufnahme von bis zu 2400 g/m² Schwitzwasser
- Gewicht in trockenem Zustand: ca. 200 g/m²
- gegen Pilzbildung geschützt
- witterungsbeständig und langlebig
Ab einer Blechstärke von 0,63 mm befindet sich im First- und Traufenbereich werkseitig in einer Breite von ca. 12 - 15 cm eine vliesfreie Zone. Die Kapillarwirkung wird somit unterbrochen, eine bauseitige Nachbehandlung ist nicht mehr erforderlich. Bei Längen unter einem Meter erfolgt kein werkseitiger Trennschnitt.
Profilbleche mit dem LM Antidröhn-Vlies müssen trocken transportiert und gelagert werden. Es sollte mit sauberen Handschuhen gearbeitet werden.
Falls Sie die Blechstärke 0,50 mm ausgewählt haben oder die Profilbleche im First- und Traufenbereich schneiden müssen, behandeln Sie bitte die Vliessicht mittels Farbauftragsrolle im Bereich der Traufe ca. 5-10 cm; beim überlappenden Profilblech im Querstoß-Bereich ca. 20 cm, je nach Überlappung. Verwenden Sie dazu unseren Vlieslack.
Mit 1 kg Lack können ca. 15 Tafeln im Querstoßbereich, im Traufbereich ca. 30 Tafeln behandelt werden. Eine ausreichende Tränkung der Vliesschicht erkennt man am Farbumschlag.
Alternativ kann die Vliesschicht auch mit einer Heißluftpistole bis zur Verflüssigung erhitzt werden. Durch die Verschmelzung der Fasern kann keine Feuchtigkeit mehr aufgenommen werden.
