Zubehör
Metalldachpfanne LM D-TILE
LM Aquastopp-Vlies
Diese saugfähige Polyestermatte ist auf Wunsch auf der Unterseite der Platten angebracht und hat ganz besondere Eigenschaften:
- Aufnahme von bis zu 900 g/m² Schwitzwasser
- Lärmschutz
- Gewicht im trockenen Zustand: 160 g/m²
- Gegen Pilzbildung geschützt
- Witterungsbeständig
Wir empfehlen unser LM Aquastopp-Vlies immer dort einzusetzen, wo auf eine Unterspannbahn oder ein Unterdach verzichtet wird, zum Beispiel bei Carports oder Garagen. Setzen Sie bitte unseren Vlieslack zur Sättigung des LM-Aquastopp-Vlieses ein (für Querüberlappungen und an der Traufe).
Verarbeitungshinweise für vliesbeschichtete Bleche
Profilbleche mit Antikondensvlies müssen trocken transportiert und gelagert werden. Es sollte mit sauberen Handschuhen gearbeitet werden. Bitte behandeln Sie die Profile mittels Farbauftragsrolle. Die Vliesschicht wird im Bereich der Traufe ca. 5 cm breit, beim überlappenden Profilblech im Bereich des Querstoßes ca 15 cm breit, mit unserem Vlieslack behandelt. Mit 1 kg Lack können ca. 15 Tafeln im Querstoßbereich, im Traufenbereich ca. 30 Tafeln behandelt werden. Eine ausreichende Tränkung der Vliesschicht erkennt man am Farbumschlag. Alternativ kann die Vliesschicht auch mit einer Heißluftpistole bis zur Verflüssigung erhitzt werden. Durch die Verschmelzung der Fasern kann keine Feuchtigkeit mehr aufgenommen werden.
Lichtplatte
- Ziegelförmige Lichtplatte
- Polycarbonat, glasklar (Länge = 0,80 m)
- Lichtdurchlässigkeit 90%
- Stärke 1,00 mm
- Decklänge 0,70 m
- Deckbreite 1,06 m
Die Lichtplatten auf ebenem Untergrund trocken lagern und im Stapel nicht der direkten Sonneneinstrahlung aussetzen. Die Auflageflächen müssen weiss sein.
Zubehör für Lichtplatte
Aluminium-Klebeband
Maße:
50 mm x 100 m
75 mm x 100 m
Einsatzbereich: zum Aufkleben auf die Unterkonstruktion; sorgt für Lichtreflektion, verhindert Hitzestau
Kantteile
Standard-Kantteile
Unsere Standardkantteile werden für eine Dachneigung von 20° gefertigt.
- Standardlänge 2,10 m
- Sonderlängen und Sonderkantteile: auf Anfrage, berechnet wird die tatsächliche Länge
- Achtung: ausgezahnte Kantteile sind nicht lieferbar.
Tonnenfirst (Nutz-/ Berechnungslänge 1,72 m, bis max. 35° DN einsetzbar)
Firstendscheibe
Firstkappe Nr. 1
Firstkappe Nr. 1 A
Winkelfirst Nr. 26
Kehlblech Nr. 15
Pultabschluss Nr. 22
Pultabschluss Nr. 5
Ortgang Nr. 25
Ortgang Nr. 13
Ortgang Nr. 14
Ortgang Nr. 23
Maueranschluss Nr. 21 (für Längsseite)
Maueranschluss Nr. 10 (für Längsseite)
Maueranschluss Nr. 21 B (für Stirnseite)
Maueranschluss Nr. 10 B (für Stirnseite)
Maueranschluss Nr. 21 A (für Längsseite)
Traufkappe Nr. 20
Traufkappe Nr.11
Traufkappe Nr. 20 A (ohne Rückkantung)
Traufkappe Nr. 11 A (ohne Rückkantung)
Flachbleche
Flachblech (mit Schutzfolie)
Maße:
Breite 1250 mm,
Lieferlängen: Standard 2000 mm,
als Rolle bis max. 50.000 mm möglich
Material: Stahl verzinkt oder Aluminium
0,50 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,63 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,75 mm, 25µm Polyester/RSL (Stahl verzinkt)
0,50 mm, 35µm Polyester-Matt/RSL (Stahl verzinkt)
0,50 mm, 60µm Purlux (TTHD)/RSL (Stahl verzinkt)
0,50 mm, 80µm Shimoco/RSL (Stahl verzinkt)
0,70 mm, 25µm Polyester/RSL (Aluminium)
Lüftungszubehör
Lüftungsrollfirst
Maße: 5000 mm lang, 320 mm breit
Einsatzbereich: als First-/Gratabdichtung mit beidseitigem Klebestreifen, dichtet sicher gegen Schnee und Regen ab, erhält aber die Entlüftungsfähigkeit
Farben: schwarz, ziegelrot, dunkelbraun
Profilfüller
Oberseite (große Sicke, für First, 1060 mm lang)
Unterseite (kleine Sicke, für Traufe, 1060 mm lang)
Jeweils mit 20mm Lüftungsstanzung pro Sicke, Stopfen bleibt im Profil.
Längsseite (für Ortgang bzw. Giebel, 1050 mm lang, ohne Lüftungsstanzung)
Die Verwendung von Profilfüllern lässt keine bzw. nur eine geringe Be- und Entlüftung zu!
Traufenlüftungskamm
Maße: 5000 mm lang
Einsatzbereich: als Ungezieferschutz im Traufenbereich, erhält die Belüftung
Farben: schwarz, ziegelrot, dunkelbraun
Zubehör aus Kunststoff
Walmendstück
Passend für Tonnenfirst!
Einsatzbereich: formschöner Gratabschluss bei Walmdächern
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: 3 Bohrschrauben 4,8 x 20 mm (bitte separat bestellen)
Y-Stück
Passend für Tonnenfirst: 15 - 30°, 30 - 45°
Einsatzbereich: Übergang von First auf Grat bei Walmdächern
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: 6 Bohrschrauben 4,8 x 20 mm (bitte separat bestellen)

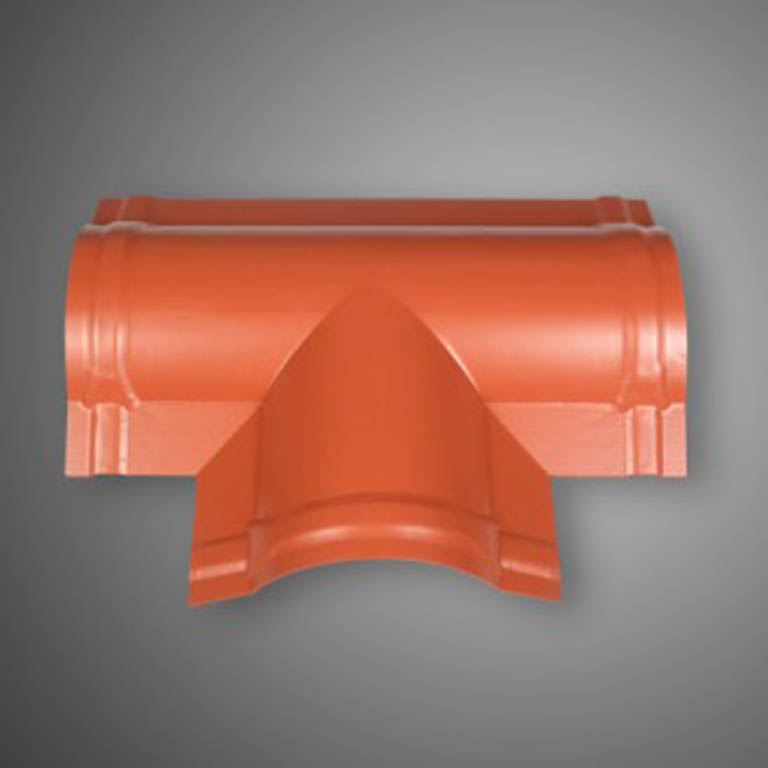

T-Stück
Passend für Tonnenfirst!
Einsatzbereich: rechtwinkliger Firstabzweig (90°) für z.B. Dachaus- oder -anbauten oder Winkeldächer
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: 6 Bohrschrauben 4,8 x 20 mm (bitte separat bestellen)
Dachflächenlüfter
Lüftungsquerschnitt 200 cm², mit Schutzsieb gegen Insekten und Schnee gesichert
Einsatzbereich: für zusätzliche Dachflächenbelüftung oder -entlüftung
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: 4 Master-Plug-Schrauben (bitte separat bestellen)
Isolierter Sanitärentlüfter
Für Dachneigungen von 15 - 45° inkl. Isorohr, kein weiteres Zubehör!
Rohranschluss: 100, 110, 125, 130, 150, 160 mm
Einsatzbereich:Strangentlüftung
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: 4 Master-Plug-Schrauben (bitte separat bestellen)
Dunstrohr
Maße: Anschlussrohr = 110 mm Ø
Einsatzbereich: Strangentlüftung
Lieferumfang: Komplettsatz inkl. Gummimanschette, flexiblen Rohranschluss, Dichtungsmasse, Befestigungsmaterial
Farben: dunkelgrau, (dunkel) rot, dunkelbraun, ziegelrot, nadelgrün
Solardachdurchführung
Maße: Öffnung Drehkranz 100 x 60 mm
Einsatzbereich: Durchführung für kleinere Rohrleitungen, wie z.B. Vor- und Rücklauf zu den Solarkollektoren und Kabel
Lieferumfang: inkl. Schrumpfschlauch und Befestigungsmaterial
Lieferzeit: kein Lagerartikel, Lieferzeit ein bis zwei Wochen
Farben: nadelgrün, dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot, schwarz
Zusätzliche Kabelmanschette
Einsatzbereich: in Kombination zur Solardachdurchführung einsetzbar; gewährt bei kleineren Kabeln und Stromleitungen von Ø 4 - 50 mm Dichtigkeit
Lieferumfang: inkl. Befestigungsmaterial
Lieferzeit: kein Lagerartikel, Lieferzeit ein bis zwei Wochen
Farben: schwarz
Master-Plug Verbindungsschraube
Maße: 9,5 x 22 mm, Edelstahl, mit selbstverschließener EPDM Dichtung
Einsatzbereich: zum Befestigen von Kunststoff-Zubehörteilen auf den Profilblechen, verhindert das Reißen der Kunststoff-Zubehörteile
Farbe: blank
Rohrmanschetten
Rohrmanschette (geschlossen)
Einsatzbereich: Abdichtung für Antennen-, Lüftungs- und/oder Abgasrohre
Komplett-Satz inkl. Dichtungs- und Befestigungsmaterial
Größen: Nr. 1 (6-70 mm), Nr. 2 (22-101 mm), Nr. 3 (6-146 mm), Nr. 4 (70-178 mm), Nr. 5 (102-210 mm), Nr. 6 (121-254 mm), Nr. 7 (140-292 mm), Nr. 8 (171-343 mm), Nr. 9 (241-520 mm),
Nr. 10 (305-724 mm)
Wichtige Hinweise finden Sie in diesem PDF-Dokument.
Rohrmanschette (offen)
Einsatzbereich: Abdichtung für Antennen-, Lüftungs- und/oder Abgasrohre
Komplett-Satz inkl. Dichtungs- und Befestigungsmaterial und Edelstahlclip
Größen: Nr. 3 (6-146 mm), Nr. 5 (102-210 mm), Nr. 8 (171-343 mm), Nr. 10 (304-724 mm)
Reparaturfarben und Vlieslack
Reparaturlackstift
Einsatzbereich: zum Ausbessern von Beschädigungen sowie zum Verschließen von Schnittkanten
Größe: 12 ml
Reparaturfarbe
Einsatzbereich: zum Ausbessern von Beschädigungen sowie zum Verschließen von Schnittkanten
Größen: 125 ml, 750 ml, 2500 ml
Sparsam mit Pinsel tupfen!
Vlieslack
Einsatzbereich: zur Sättigung von Vliesstoff an Querüberlappungen und an der Traufe
Größen: 375 ml, 750 ml, 2500 ml
Verbrauch: ca. 90g/m2
Universalfenster
Universalfenster aus Metall
Mit Einscheiben-Sicherheitsglas (4 mm) und flexibler Bleischürze, kann auch als Dachausstieg verwendet werden. Erst bei einer Dachneigung ab 18° einsetzbar.
Farben: dunkelgrau, (dunkel)rot, dunkelbraun, ziegelrot
Befestigung: Spannplattenschrauben, 60 mm, 2 Stk. (nicht im Sortiment)
Maße: 860x690mm (Außenmaß), 495x430mm (Fenstermaß)
Anschlussdichtung und Zubehör
Andiflex Anschlussdichtung
Maße:
10.000 mm lang, 100 mm breit
10.000 mm lang, 300 mm breit
Einsatzbereich: flexible Anschlussdichtung für Schornstein- oder Wandanschlüsse, vollflächig klebend
Farben: ziegelrot und dunkelgrau
Aluminium Anschlussleiste
Maße: 3000 mm lang, 40 mm breit
Einsatzbereich: als Kappleiste für Andiflex Anschlussdichtung oder Blei, für Schornstein- oder Wandanschlüsse
Sicherheitssysteme

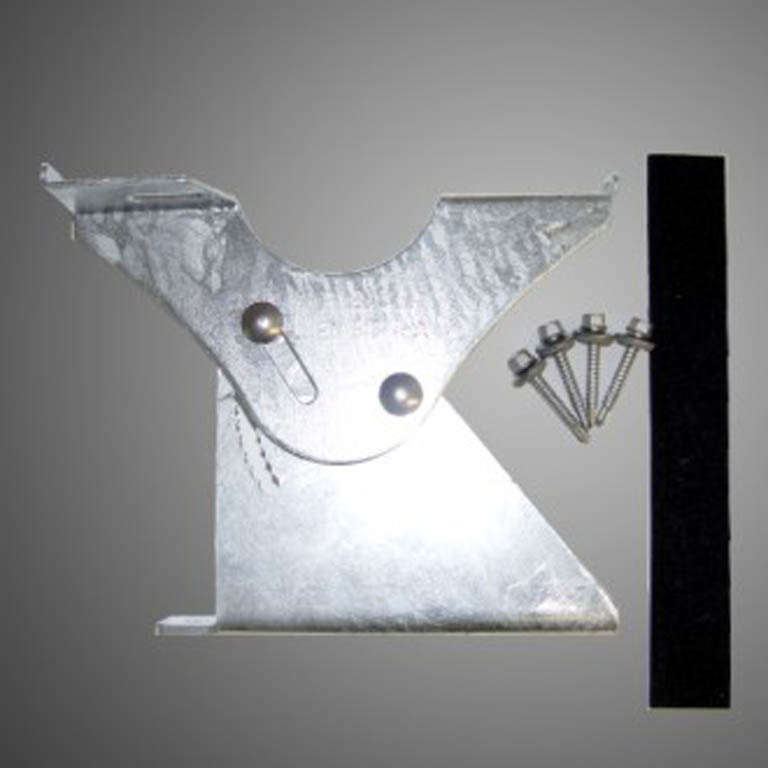

verzinkter Laufrosthalter (Komplettsystem)
ab 0° Dachneigung einsetzbar
Lieferumfang: inkl. Befestigung und Streifendichtung.
Wichtige Hinweise finden Sie in diesem PDF Dokument.

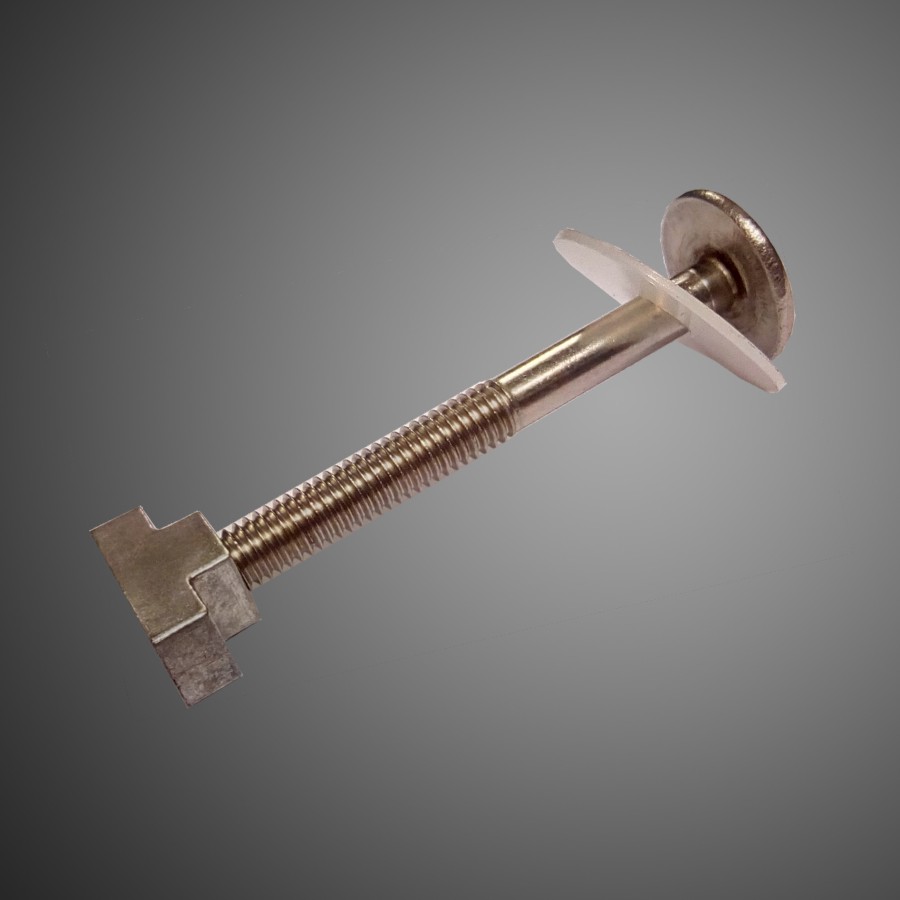

Befestigungssatz
Befestigungssatz für Laufrost an Laufrosthalter, Edelstahl blank (4 Stk.)
Schneefang mit Doppelrohr (Komplettsystem)
Komplettsystem inkl. 2 ovalen Stahlrohren à 3 m, 4 Schneefangstützen, inkl. Befestigungsmaterial und Dichtbuchsen
Maße: 3.000 mm lang
Farben: dunkelgrau, schwarz, ziegelrot, verzinkt blank
Wichtige Hinweise finden Sie in diesem PDF-Dokument.
Befestigungen und Zubehör
Edelstahl-Befestigungen
Edelstahl Holzbohrschrauben mit EPDM-Dichtung und U-Scheibe
Ø 14 mm, lackiert, VPE 100 Stück
Menge:
ca. 6 Stück pro m² sowie Längsstoß- und Kantteilbefestiger (jeweils ca. 3 Stk. pro m)
4,8 x 35 mm (Plattenbefestiger)
4,8 x 20 mm (Längsstoß- und Kantteilbefestiger)
Adapter mit Federring (SW 8+ mm)
Alternativ:
Stahl verzinkte Befestigungen
Stahl verzinkte Holzbohrschrauben mit EPDM-Dichtung und U-Scheibe Ø 14 mm, lackiert, VPE 100 Stück
Menge:
ca. 6 Stück pro m² sowie Längsstoß- und Kantteilbefestiger (jeweils ca. 3 Stk. pro m)
4,8 x 35 mm (Plattenbefestiger)
4,8 x 20 mm (Längsstoß- und Kantteilbefestiger)
Magnetischer Adapter (SW 8+ mm)
Zubehör für Befestigungen
Adapter
Adapter mit Federring für Edelstahlbefestigungen (SW 8+)
Magnetischer Adapter für Stahl verzinkte Befestigungen (SW 8+)
